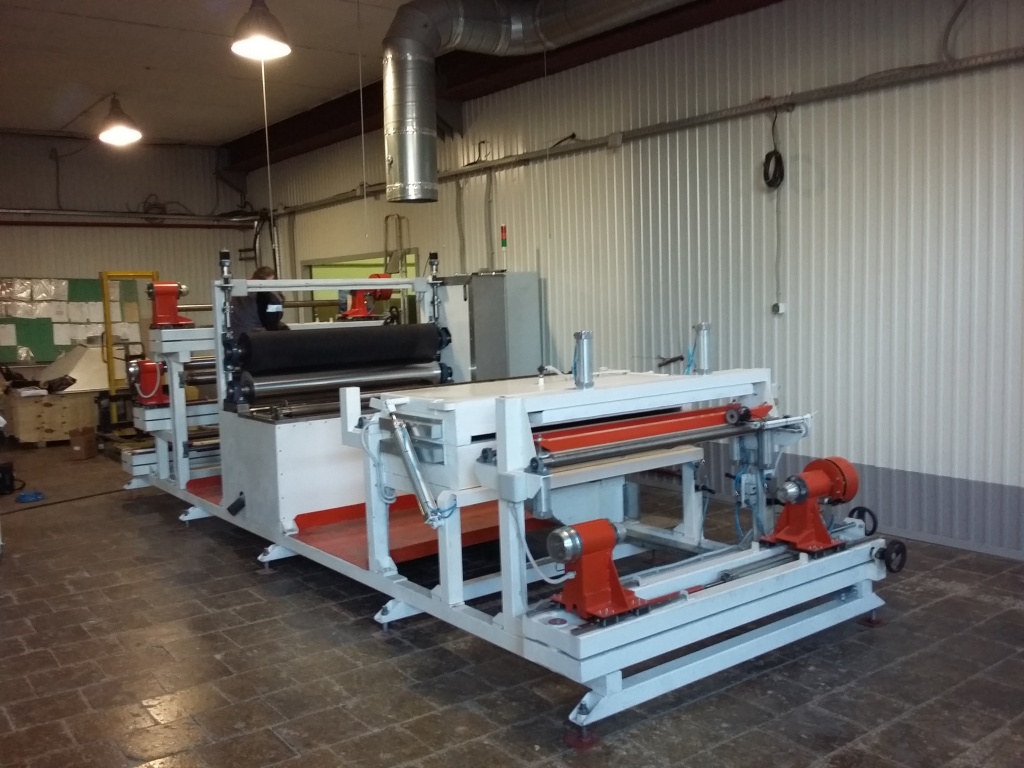

РусИС Композитная Линия 1. Пропиточная машина.

Линия пропитки препрега автоматизированная

для производства композиционных материалов (Установка для пропитки тканей)

Машины пропиточные применяются для изготовления композиционных материалов (препрегов) и состоят из узлов размотки рулонов с защитной плёнкой и стеклотканью, пропитки стеклоткани связующим и прокладке с двух сторон защитной плёнкой, последующей намотки готового продукта в рулоны с контролируемым натяжением.

Состав и устройство пропиточной машины для производства препрега:

• Револьверный 2-й Раскат стекло-полотна.
• Узел термической склейки полотна.
• Электропечь подсушки полотна.

• Пропиточное устройство с калибровочным каландровым узлом и ванной.
• Раскат плёнки - 2 шт.
• Накат препрега - 1 шт.
• Термостат с контролем нагрева теплоносителя (термального масла).

• Система контроля натяжения полотна на размотке и намотке.
• Система контроля положения кромки полотна.
• Система контроля температуры в сушильной зоне.
• АСУ ТПП, электро-шкаф и экран оператора с контролем процесса.

Принцип работы пропиточной машины для производства препрега:

Стекло-полотно разматывается на раскате с контролируемым натяжением, обжигается в электро-печах, пропитывается связующим на пропиточном узле, и после отжимания излишков на каландре наматывается на накате (с подмоткой плёнки) с контролируемым натяжением и положением кромки.

Пропиточная машина разрабатывается по ТЗ заказчика в Проектном Отделе ОКБ Русский Инжиниринг (РФ) и изготавливается на опытном производстве ОКБ Русский Инжиниринг с последующим монтажом и пуско-наладкой на производстве у заказчика.

Ведущий конструктор, разработчик и организатор работ - Иванов С. В.
