Установка для пропитки тканей. Аналог УПСТ - 1000М.
договорная
Цена без скидки: 26 млн. руб. с НДС
Заказать товар
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

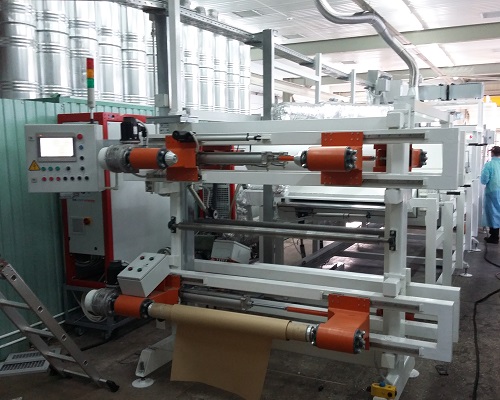

Линия пропитки препрега универсальная автоматизированная

для производства композиционных материалов (Установка для пропитки тканей)
Машины пропиточные применяются для изготовления композиционных материалов (препрегов) и состоят из узлов размотки рулонов с защитной плёнкой и стеклотканью, пропитки стеклоткани связующим и прокладке с двух сторон защитной плёнкой, последующей намотки готового продукта в рулоны с контролируемым натяжением.

Состав и устройство пропиточной машины для производства препрега:

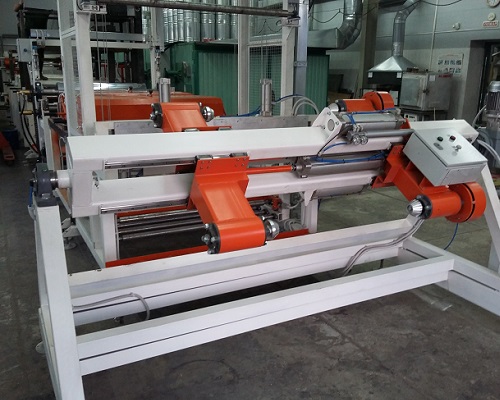

  • Револьверный 2-й Раскат стекло-полотна.
  • Узел термической склейки полотна.
  • Накопитель полотна.
  • Электропечь подсушки полотна.
  • Пропиточное устройство с калибровочным каландровым узлом, ванной и системой циркуляции связующего.
  • Ракель для наноса связующего.
  • Ультразвуковая установка.
  • Термо-масляная печь для подсушки препрега.
  • Раскат плёнки - 2 шт.

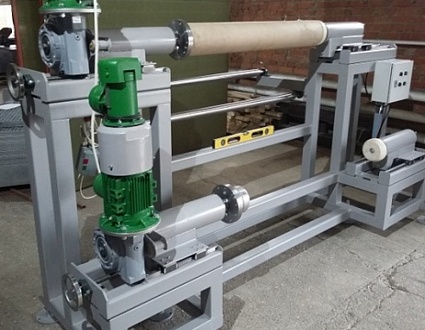

  • Накат препрега - 2 шт.
  • Термостат с контролем нагрева и охлаждения теплоносителя.
  • Система контроля натяжения полотна на размотке и намотке.
  • Система контроля положения кромки полотна.
  • Система контроля температуры в сушильной зоне.
  • АСУ ТПП, электро-шкаф и экран оператора с контролем процесса.
Принцип работы пропиточной машины для производства препрега:
Стекло-полотно разматывается на раскате с контролируемым натяжением, обжигается в электро-печах, пропитывается связующим на пропиточном узле, и после отжимания излишков на каландре сушится в печи и наматывается на накате (с подмоткой плёнки) с контролируемым натяжением и положением кромки.

Пропиточная машина разрабатывается по ТЗ заказчика в Проектном Отделе ОКБ Русский Инжиниринг (РФ) и изготавливается на опытном производстве ОКБ Русский Инжиниринг с последующим монтажом и пуско-наладкой на производстве у заказчика.

Ведущий конструктор, разработчик и организатор работ - Иванов С. В.
Задать вопрос
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Размер Д16000*Ш3000*В3000
Тип пропиточно-сушильная
Цвет белый с оранжевыми элементами
